先看绝缘系统
套管温度等级应与电机绝缘系统和热点条件匹配，不能只按环境温度判断。
选型与应用
采购和工程确认要点
再看装配条件
测量包覆后的线束最大外径，并为穿套、弯折和公差保留合理余量。
样品验证项目
建议检查穿套效率、弯曲开裂、振动磨损、耐压及热老化后的外观和绝缘性能。
页面参数用于初步选型。最终型号、认证范围、试验方法和适用条件以双方确认的规格书、样品及技术资料为准。
材料方向
把涂层体系与电机环境匹配

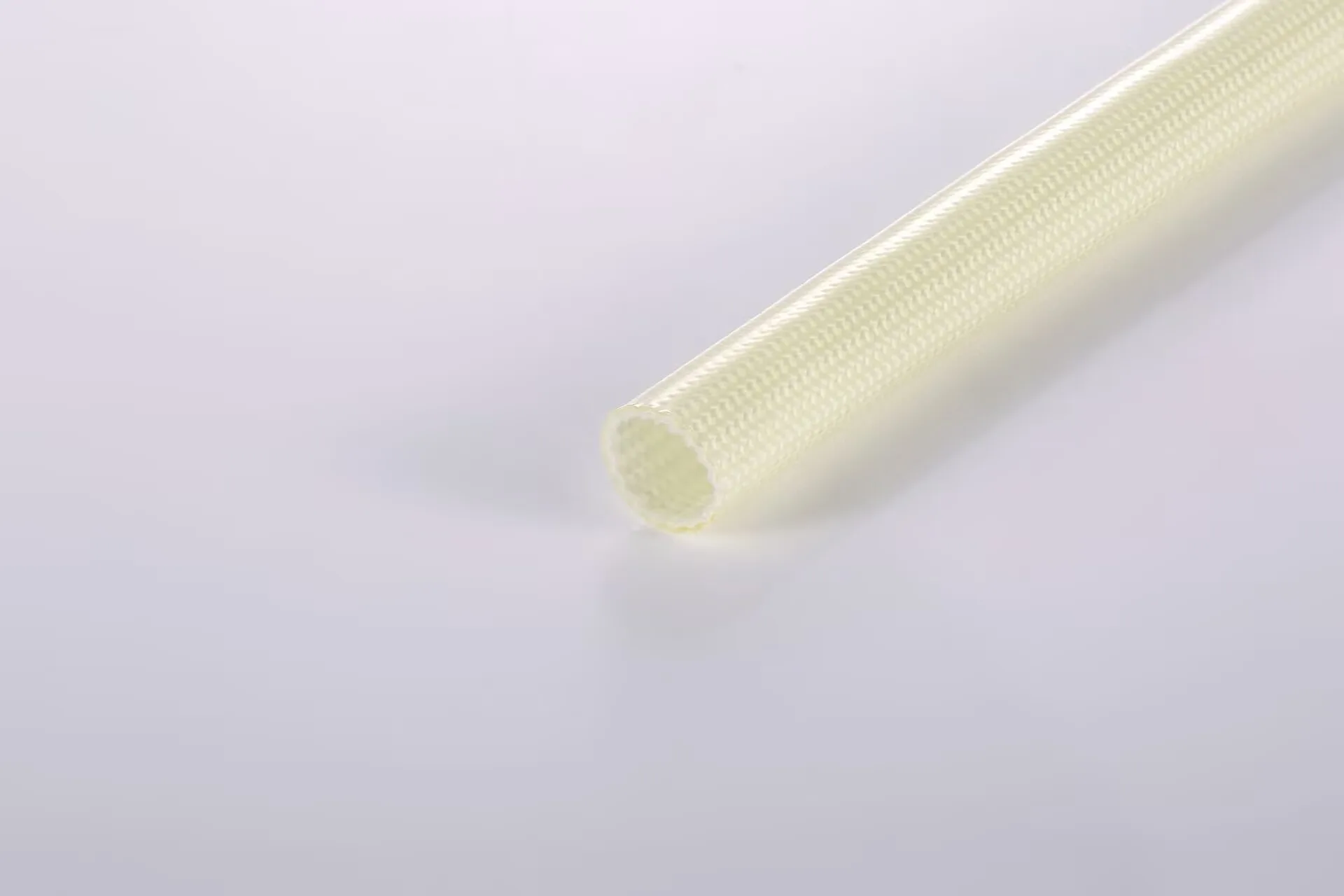

丙烯酸涂层玻纤套管
常见的 155℃ 等级方向，涂层兼顾尺寸稳定性与成本平衡。常用于电机与变压器的常规绝缘需求，适合热负荷不高、对成本较敏感的引线保护场合。
硅树脂涂层玻纤套管
200℃ 等级方向，侧重介电性能与尺寸稳定，适合结构化的引线保护。在需要稳定电气绝缘、装配一致性要求较高的电机引线上常被优先评估。
硅橡胶涂层玻纤套管
200℃ 等级方向，柔性更好、回弹与耐弯折表现更佳，便于在电机总成周围弯曲和安装，适合走线空间受限或需要反复装配的场合。
以上为选型方向。最终等级需要与电机绝缘系统、导体温度和装配条件一并确认。
应用位置
电机引线上常见的保护位置
绕组引出线
保护绕组出头与引线过渡位置，需要同时承受导体热点、振动、弯曲和装配压力，是电机上对套管要求最集中的部位。
引线走线
包覆电机内部走线，兼顾耐热与耐磨，避免与金属件、锐边和转动部件直接接触，同时控制包覆后的外径与装配间隙。
作为绝缘系统评估
套管应作为电机完整绝缘系统的一部分评估，而不是单独按温度或电压选择。线圈、槽绝缘、浸渍漆和端部绑扎方式都会影响最终结论。
选型清单
索取样品前先定义这些条件
绝缘系统与耐热等级
先确认电机绝缘系统构成与目标耐热等级，套管等级需要与之匹配，而不是只看使用环境温度。
导体温度
分别记录导体连续温度和峰值温度及其持续时间。导体自发热与局部热点往往比环境温度更关键。
电气与尺寸
明确工作电压与介电试验要求，并量取成品引线或线束外径，为穿套、弯折和公差保留合理余量。
工况与认证
说明弯曲半径、振动与磨损条件，以及油、漆、冷媒或流体暴露情况，并给出阻燃与认证目标。
交付信息
提供颜色、裁切长度与年用量，便于确认样品方向、包装方式与规格书覆盖范围。
目录参数是起点，应结合实际电机总成和适用的终端标准完成验证。
样品验证
建议在样件阶段落实的项目
| 验证项目 | 建议做法 | 关注点 |
|---|---|---|
| 穿套与配合 | 用成品线束实配目标内径，检查穿套效率与包覆后外径 | 装配余量与空间是否满足要求 |
| 弯曲与开裂 | 按实际最小弯曲半径弯折并观察涂层状态 | 涂层是否开裂、起皮或与编织层分离 |
| 振动与磨损 | 在振动条件下评估与金属件、锐边的接触磨损 | 长期运行后的绝缘完整性 |
| 耐压 | 按项目要求的耐压条件与试验方法验证 | 试样状态与试验条件需记录 |
| 热老化 | 完成热老化后检查外观与绝缘性能 | 老化温度与时长按项目标准确定 |
以上为常规建议项目，具体试验条件应以项目验证计划和终端标准为准。
绝缘协同
套管在电机绝缘系统中的位置
槽绝缘与相间绝缘
槽绝缘和相间绝缘决定导线与铁心之间的基础电气隔离，套管负责引线与端部区域的补充保护，两者等级需要相互匹配。
引线与端部保护
端部区域的引线需要同时应对导体热点、绑扎压力和浸渍漆，套管应在浸漆前完成装配并与端部绑扎方式协调。
浸渍漆与固化
浸渍漆会进入编织层并影响柔韧性与绝缘表现，需要按漆种、固化温度和时间评估与涂层的相容性。
套管只是绝缘系统的一环，最终结论应以整机绝缘系统验证结果为准。
机型差异
不同电机类型的关注重点
小型家电电机
结构紧凑、批量大，套管以尺寸一致性与装配效率为主，常见评估 155℃ 丙烯酸结构，在满足绝缘要求的同时兼顾成本平衡。
工业感应电机
连续运行时间长、温升相对稳定，需要同时关注导体热点、振动磨损与浸渍漆相容性，常在 155℃ 与 200℃ 结构中比较选择。
变频驱动电机
高频开关会带来尖峰电压与局部放电风险，需要把耐压要求放回完整绝缘系统评估，不能只看标称电压数值。
高温特种电机
连续温度高、散热条件受限，应优先评估 200℃ 硅树脂或硅橡胶结构，并核对长时热老化后的绝缘表现。
以上为方向性差异，最终结构需要结合整机绝缘系统与客户验证标准确认。
系统接口
套管与其它绝缘件的衔接
| 对接部件 | 需要协调的内容 | 常见关注点 |
|---|---|---|
| 槽绝缘 | 耐热等级与厚度方向 | 与套管的等级是否一致 |
| 引线绝缘 | 包覆后外径与最小弯曲半径 | 装配空间是否满足 |
| 浸渍漆 | 漆种、固化温度与时间 | 涂层是否溶胀或开裂 |
| 端部绑扎 | 绑扎方式与固定位置 | 套管是否被压伤或位移 |
| 端子与接插件 | 可用间隙与定位方式 | 绝缘距离是否足够 |
套管很少单独决定绝缘结果，接口处的匹配关系往往才是关键。
常见误区
选型时容易忽略的几点
温度辨识
先分清四种温度
环境温度
电机安装位置周围的气温，只能作为参考起点，并不代表导体实际承受的温度水平。
导体温度
绕组与引线自身发热形成的温度，通常是套管选型的主导条件。
热点温度
局部散热不良处出现的最高温度，短时峰值可能明显高于平均温度。
老化温度
长期运行后材料性能开始劣化的温度区间，与耐热等级的对应关系最直接。
四种温度需要分别记录并说明持续时间，相互之间不能替代。
机械条件
弯折与磨损的核对方式
| 机械条件 | 核对方式 | 对结构的影响 |
|---|---|---|
| 最小弯曲半径 | 按实际装配路径测量 | 影响可用的内径与壁厚组合 |
| 振动幅度 | 记录振动频率与方向 | 影响编织密度与耐磨要求 |
| 与锐边接触 | 检查走线经过的金属边缘 | 可能需要加强机械保护 |
| 装配压力 | 评估绑扎与固定方式 | 影响涂层是否被压伤 |
| 插拔与维护 | 评估装配与维修次数 | 影响柔韧性与回弹要求 |
机械条件往往与热条件同时作用，需要一并评估。
颜色与标识
颜色选择需要考虑什么
推进方式
从工况到样品的四步
整理工况
列出导体连续与峰值温度、工作电压、线径、弯曲半径与介质接触条件。
初选方向
按温度与柔性需求选择涂层体系，并确定内径与壁厚方向。
索取样品
提供裁切长度、颜色与年用量，确认样品与规格书的覆盖范围。
整机验证
在真实电机总成上完成耐压、热老化与振动磨损验证。
常见问题
电机绝缘套管选型问答
电机引线套管能只按温度选吗？
不建议。电机引线同时承受导体热点、振动、弯曲、磨损和装配压力，应把套管作为完整绝缘系统的一部分，与温度、电压、尺寸和装配条件一并评估，避免只凭单一温度指标定型号。
155℃ 和 200℃ 等级怎么选？
常规电机和变压器绝缘常评估 155℃ 丙烯酸结构；热负荷更高、需要稳定介电和结构化引线保护时，评估 200℃ 硅树脂或硅橡胶结构。最终以绝缘系统确认结果和客户验证标准为准。
硅树脂和硅橡胶结构有什么区别？
硅树脂更侧重介电稳定与尺寸稳定，适合结构化的引线保护；硅橡胶柔性更好、耐弯折表现更佳，便于在电机总成周围弯曲和安装。两者均为 200℃ 等级方向。
样品阶段建议验证哪些项目？
建议检查穿套效率与配合余量、弯曲开裂、振动磨损、耐压，以及热老化后的外观和绝缘性能，并完整记录试验条件与试样状态。
定制尺寸和交期怎么确认？
请提供内径、壁厚、颜色、裁切长度与年用量，华创威会据此确认可供结构与包装方式，并结合样品验证进度给出交期。
